商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧と電流: | 250V 16A |
|---|---|---|---|
| 接点の種類: | 通常は閉じているか、通常開いています | スイッチの種類: | 自動リセットまたは手動リセット |
| 温度範囲: | 0~250°C | ||
| ハイライト: | 金属ケースサーマル過負荷保護ヒューズ,電気機器用KSDサーマルスイッチ,モーター保護付き9700Kサーモスタット |
||

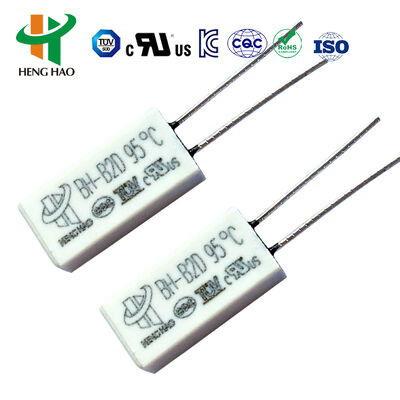

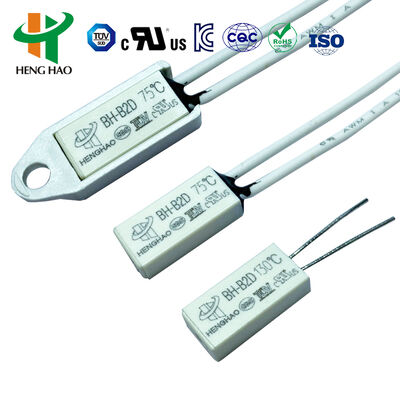

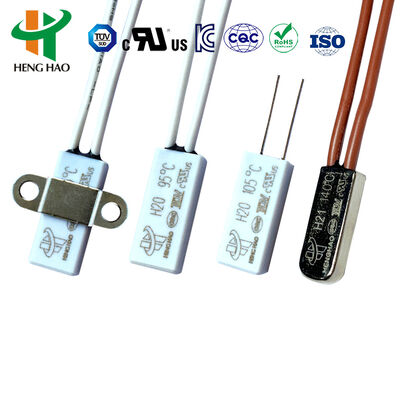

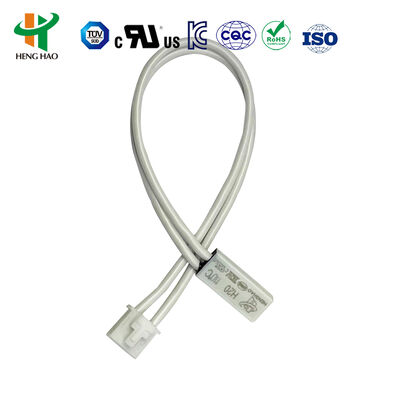

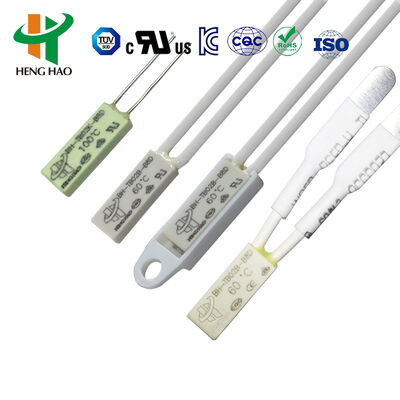

金属ケースモーターサーマル過負荷保護ヒューズ電気機器 使用 9700K サーモスタット
モーター用BWサーマルヒューズ、金属ケースサーマルプロテクター
BWシリーズサーマルプロテクターの原理と構造
BWシリーズサーマルプロテクターは、特定の形状のバイメタルストリップを使用し、補助機構なしで、バイメタルストリップ自身の加熱電流を感知するだけで、バイメタルエレメントの状態を急速に変化させ、接点を直接駆動して回路を自動的に開閉し、過熱保護、過負荷保護を行います。
BWシリーズサーマルプロテクターの応用
電気モーターや電気毛布、ホットウォール、洗濯機モーター、豆乳機モーター、扇風機モーター、エアコンモーター、分馬力モーター、直流モーター、ACブラシレスモーター、ウォーターポンプ、トランス、整流器、照明、充電式バッテリー、電気暖房器具などの電気機器に広く応用されています。
BWシリーズサーマルプロテクターの仕様
1. 接点タイプ：ノーマルクローズおよびノーマルオープン
2. 電気定格：10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. 回路抵抗：≤50mΩ (初期値)
4. 絶縁抵抗：≥100mΩ
5. 作動温度範囲：40～150℃
6. ケース：金属ケースおよびプラスチックケース
7. 寿命：≥10,000回
8. サイズ:
| モデル | L(mm) | W(mm) | H(mm) | 電気定格 | リード線 (mm) |
| BW 金属 | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22,AWG#18 高温シリコンワイヤー L1=L2=70mm、または顧客の要求による。 |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BW プラスチック | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9. 開放温度とリセット温度シート
| コード | 開放温度。 | リセット温度。 | コード | 開放温度。 | リセット温度。 |
| 40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
BWサーマルプロテクターの競争上の優位性
1. 小型で取り付けが容易
2. 高速バイメタルストリップ、高速応答
3. 寿命10,000回以上
4. 真空含浸工程での漏れ防止
5. SENSATA 17AM 7AM、SEKI ST-22などの代替品
BWシリーズの図面
