商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧と電流: | 250V 16A |
|---|---|---|---|
| 接点の種類: | 通常は閉じているか、通常開いています | スイッチの種類: | 自動リセットまたは手動リセット |
| ハイライト: | モーター熱保護スイッチ,熱積み過ぎの保護装置スイッチ |
||

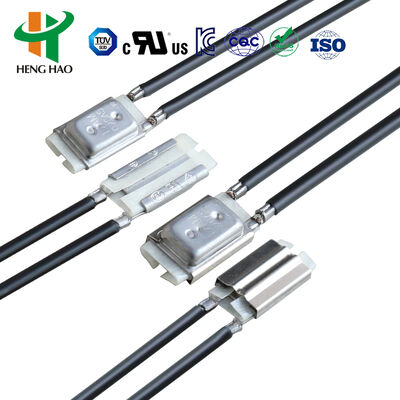

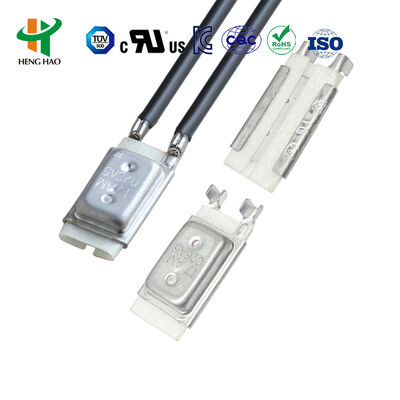

床暖房のための効率的なモーター熱過負荷スイッチ/サーモ スイッチ プロテクター
BWシリーズサーマルプロテクターの原理と構造
BWシリーズサーマルプロテクターは、補助機構なしで、バイメタルストリップ自体の穏やかな加熱電流の感覚、バイメタル要素の状態の急速な変化、直接駆動接点の自動切断および処理回路、過熱保護、過負荷保護のみを使用して、バイメタルストリップの特定の形状を使用します。
BWシリーズサーマルプロテクターの用途
電気毛布、ホットウォール、洗濯機モーター、豆乳マシンモーター、ファンモーター、エアコンモーター、フラクショナルモーター、直流モーター、ACブラシレスモーター、ウォーターポンプ、変圧器、整流器、照明、充電式バッテリー、電熱器具などの電気モーターおよび電気機器に広く応用されています。
BWシリーズサーマルプロテクター仕様
1. 接点の種類: ノーマルクローズおよびノーマルオープン
2.電気定格: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. 回路抵抗: ≤50mΩ (初期値)
4.絶縁抵抗: ≥100mΩ
5. 動作温度範囲: 40~150℃
6. ケース: 金属ケースとプラスチックケース
7. 寿命: ≥10,000 回
8.サイズ:
| モデル | 長さ(mm) | 幅(mm) | ふーむ） | 電気定格 | リード線(mm) |
| BWメタル | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG #22、AWG #18 高温シリコーン ワイヤー L1 = L2 = 70 mm、または顧客の要件に従って。 |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BWプラスチック | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9. 温度シートを開いて温度シートをリセットする
| コード | 開放温度 | 温度をリセットします。 | コード | 開放温度 | 温度をリセットします。 |
| 40 | 40℃±5℃ | 30℃以上 | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | 30℃以上 | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | 30℃以上 | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | 30℃以上 | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
BWサーマルプロテクターの競争優位性
1. 小型で設置が簡単
2.素早いバイメタルストリップ、素早い反応
3. 10,000回以上の寿命
4.真空含浸工程の再漏れ防止
5. SENSATA 17AM 7AM、SEKI ST-22などの代替品。
BWシリーズの図面
