商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧と電流: | 250V 16A |
|---|---|---|---|
| 接点の種類: | 通常は閉じているか、通常開いています | スイッチの種類: | 自動リセットまたは手動リセット |
| 温度範囲: | 0~250°C | ||
| ハイライト: | バイメタルのサーモスタットの温度調節器,通常閉ざされた熱スイッチ,KSDサーモスタット 保証付き |
||

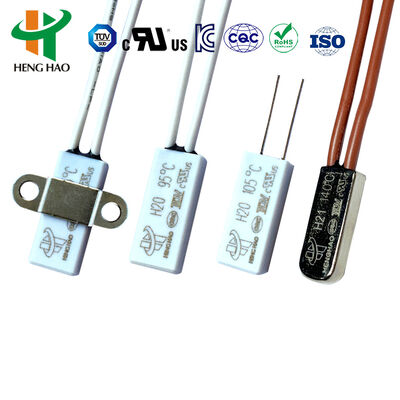

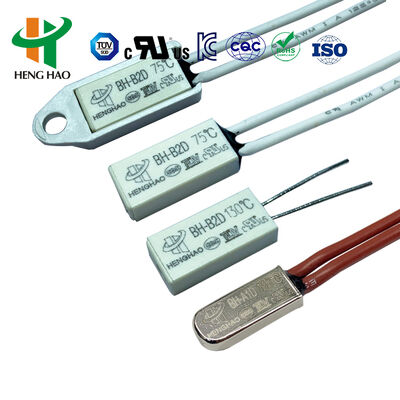

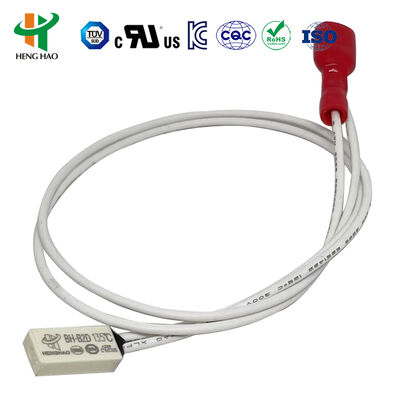

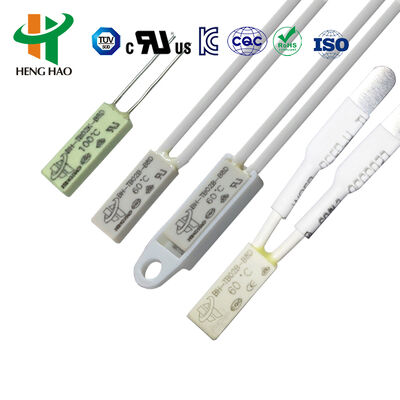

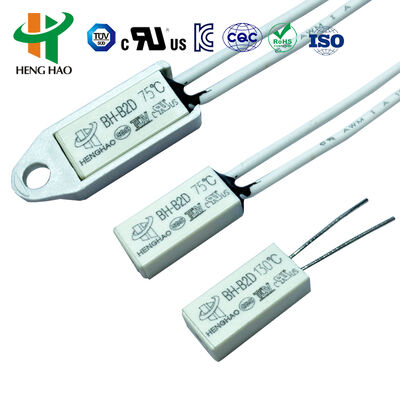

温度控制器 温控器 BW系列 常闭型 9700K 双金属温控器
BW温度控制器开关，20*8*4mm 常闭型
BW系列热保护器的原理和结构
BW系列热保护器采用一定几何形状的双金属片，无辅助机构，仅靠双金属片自身感应的微弱电流，迅速改变双金属元件的状态，直接驱动触点自动断开和处理电路，过热保护，过载保护。
BW系列热保护器的应用
广泛应用于电动机和电器设备，如电热毯、热壁、洗衣机电机、豆浆机电机、风扇电机、空调电机、分马力电机、直流电机、交流无刷电机、水泵、变压器、整流器、照明、充电电池、电加热电器等。
BW系列热保护器的规格
1.触点类型：常闭型和常开型
2.电气额定值：10A/AC120V；8A/AC250V；10A/AC250V；16A/AC250V
3.电路电阻：≤50mΩ (初始值)
4.绝缘电阻：≥100mΩ
5.动作温度范围：40~150℃
6.外壳：金属外壳和塑料外壳
7.寿命：≥10,000次
8.尺寸：
| 型号 | L(mm) | W(mm) | H(mm) | 电气额定值 | 引线 (mm) |
| BW 金属 | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22,AWG#18耐高温硅胶线 L1=L2=70mm，或根据客户要求。 |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BW 塑料 | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9.断开温度和复位温度表
| 代码 | 断开温度。 | 复位温度。 | 代码 | 断开温度。 | 复位温度。 |
| 40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
BW热保护器的竞争优势
1.体积小，安装方便
2.双金属片快速，反应迅速
3.寿命超过10,000次
4.防止真空浸渍工艺再次泄漏
5. SENSATA 17AM 7AM, SEKI ST-22等的替代品。
BW系列图纸
