商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧と電流: | 250V 16A |
|---|---|---|---|
| 連絡先タイプ: | 通常は閉じているか、通常開いています | スイッチタイプ: | 自動リセットまたは手動リセット |
| 温度範囲: | 0~250°C | ||
| ハイライト: | モーター熱保護スイッチ,熱積み過ぎの保護装置スイッチ |
||

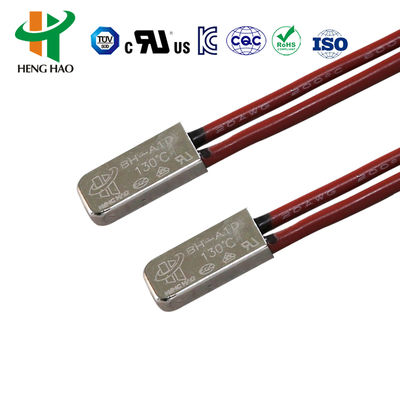

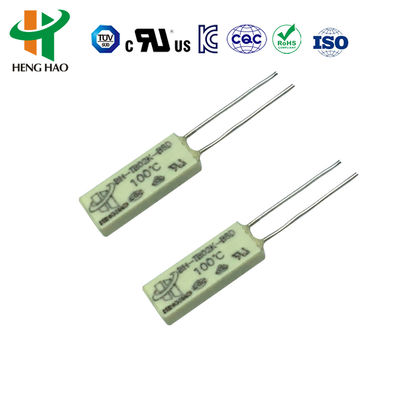

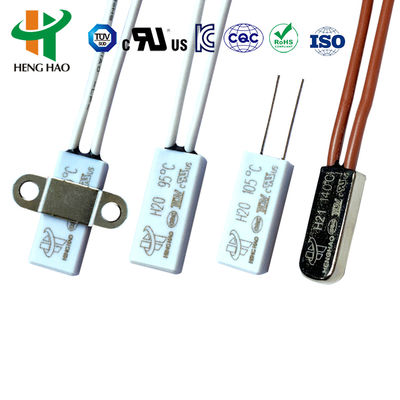

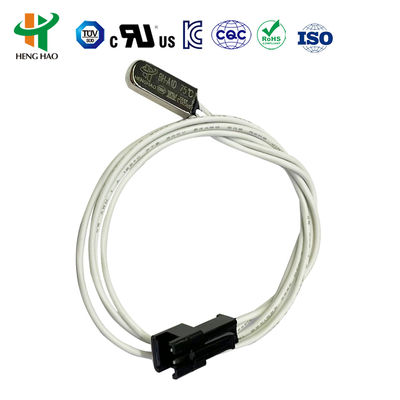

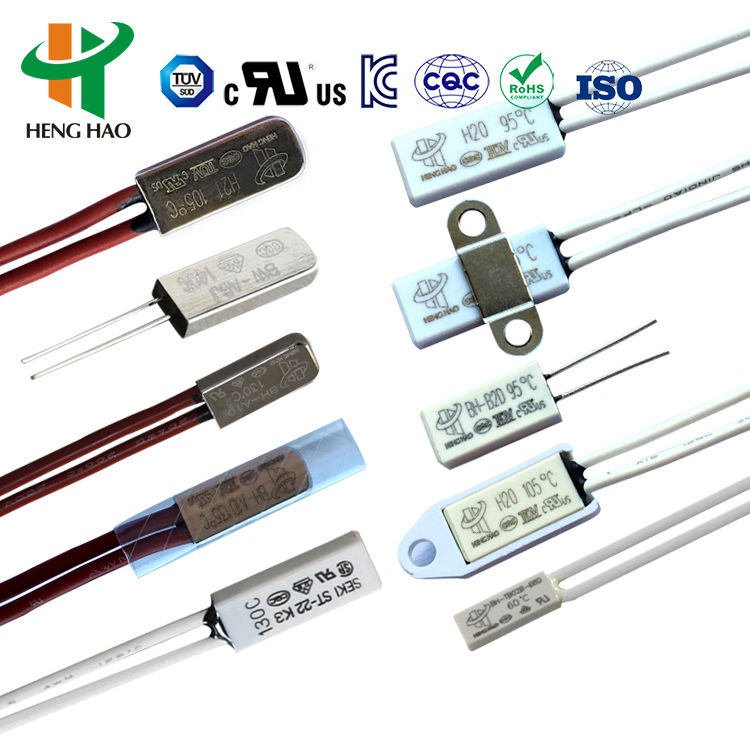

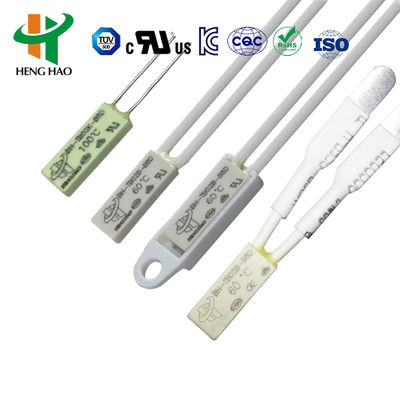

BW-ABSサーマルプロテクションスイッチ、金属/プラスチックケースバイメタルサーマルスイッチ
BWシリーズサーマルプロテクターの原理と構造
BWシリーズサーマルプロテクターは、特定の形状のバイメタルストリップを使用し、補助機構なしで、バイメタルストリップ自体の穏やかな加熱電流を感知し、バイメタル素子の状態を急速に変化させ、直接接触を駆動して自動的に回路を遮断および処理し、過熱保護、過負荷保護を行います。
BWシリーズサーマルプロテクターの用途
電気毛布、ホットウォール、洗濯機モーター、豆乳機モーター、ファンモーター、エアコンモーター、分相モーター、直流モーター、ACブラシレスモーター、ウォーターポンプ、変圧器、整流器、照明、充電式バッテリー、電気暖房器具など、電気モーターや電気機器に広く適用されています。
BWシリーズサーマルプロテクターの仕様
1. 接点の種類：ノーマルクローズとノーマルオープン
2. 電気定格：10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. 回路抵抗：≤50mΩ（初期値）
4. 絶縁抵抗：≥100mΩ
5. 動作温度範囲：40〜150℃
6. ケース：金属ケースとプラスチックケース
7. 寿命：≥10,000回
8. サイズ：
| モデル | L（mm） | W（mm） | H（mm） | 電気定格 | リード線（mm） |
| BWメタル | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22、AWG#18高温シリコンワイヤーL1=L2=70mm、またはお客様の要件に応じて。 |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BWプラスチック | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9. 開放温度とリセット温度シート
| コード | 開放温度 | リセット温度 | コード | 開放温度 | リセット温度 |
| 40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
BWサーマルプロテクターの競争上の優位性
1. 小型で設置が簡単
2. 高速バイメタルストリップ、高速反応
3. 寿命は10,000回以上
4. 真空含浸プロセスの漏れを防止
5. SENSATA 17AM 7AM、SEKI ST-22などの代替品
BWシリーズの図面
