| 型番: | 17AMH | 連絡先タイプ: | 通常は閉じているか、通常開いています |
|---|---|---|---|
| スイッチの種類: | 自動リセットまたは手動リセット | 電気定格: | AC-125V 15A; AC-250V 10A,DC-16V 20A |
| コンタクトのライフサイクル: | AC-125V 15A、AC-250V 10A 10,000 サイクル以上。 AC-125V 5A 100,000サイクル以上 | 動作温度: | 50~180°C |
| 温度耐性: | ±2℃±3℃±5℃ | 温度をリセットする: | オフ時の温度低下は10〜45度 |
| 作業時間: | 10000回に | トリップオフ温度: | 55℃～180℃（5℃刻み） |
| リード線: | #22 3266、エンドハーフトリップ、長さは70mm | 接点閉塞抵抗: | ≤50mΩ |
| 絶縁抵抗: | ≧100MΩ | 電気強度: | AC1500V/1min |
| サイズ: | L15mm W7.1mm H3.8mm | ||

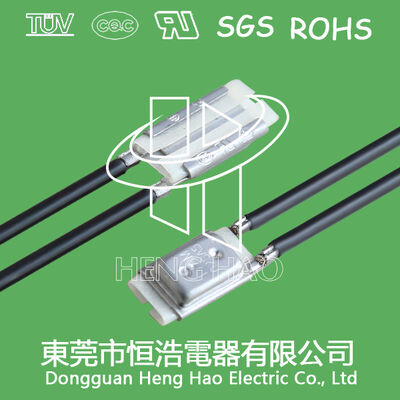

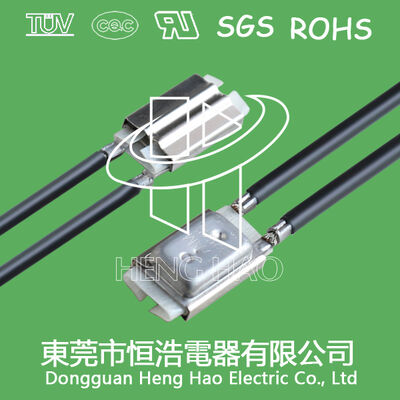

| ハイライト: | 17AM 熱保護スイッチ,トランス温度センサー,サーモスタットスイッチ 17AM |
||
| コード | 温度 (℃) | コード | 温度 (℃) |
|---|---|---|---|
| 018 | 55℃ | 032 | 125℃ |
| 019 | 60℃ | 033 | 130℃ |
| 020 | 65℃ | 034 | 135℃ |
| 021 | 70℃ | 035 | 140℃ |
| 022 | 75℃ | 036 | 145℃ |
| 023 | 80℃ | 037 | 150℃ |
| 024 | 85℃ | 038 | 155℃ |
| 025 | 90℃ | 039 | 160℃ |
| 026 | 95℃ | 040 | 165℃ |
| 027 | 100℃ | 041 | 170℃ |
| 028 | 105℃ | 042 | 175℃ |
| 029 | 110℃ | 043 | 180℃ |
| 030 | 115℃ | ||
| 031 | 120℃ |
| パラメータ | 仕様 |
|---|---|
| 定格 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
| オープン温度 | (30-150)±5℃; 5℃刻み |
| リセット温度 | 作動温度の2/3 ±15℃ |
| 寿命サイクル | 10,000サイクル |
| サイズ | 長さ15mm × 幅7.1mm × 高さ3.8mm |
| リード線 | #22 3266、長さ70mm (カスタマイズ可能) |
| 認証 | UL E487478, CQC16002142880, TUV B160592241002 |
| モデル | ケース | 寸法 (mm) | 電圧 & 電流 | リード線 |
|---|---|---|---|---|
| H20 | プラスチック | 18.5×8×4 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V 10A | #20 3135、長さ70mm |
| H21 | 金属 | 18.5×7.3×3.8 | H20と同じ | #20 3135、長さ70mm |
| H21 | 金属 | 20×8×4 | AC250V 20A | #16 3135 |
| BH-A1D | 金属 | 15×6.6×3.2 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V | #20/#22 オプション |
| BH-B2D | プラスチック | 15×7.1×3.8 | BH-A1Dと同じ | #20/#22 オプション |
| BH-TB02B-B8D | プラスチック | 15×5.2×2.4 | DC-12V 4A; DC-24V 3A; AC-125V 3A; AC-250V 2A | AWG24# オプション |
