| 型番: | 17AMH | 連絡先タイプ: | 通常は閉じているか、通常開いています |
|---|---|---|---|
| スイッチの種類: | 自動リセットまたは手動リセット | 電気定格: | DC-12V最高12A;DC-24V最高10A;AC-125V最高8A;AC-250V最高16A |
| 開いた温度: | （30~150） ±5°C;5°Cステップ | 温度をリセットする: | 動作温度の 2/3、許容差は ±15°C |
| 生命時間: | 10000回 | サイズ: | L15mm W7.1mm H3.8mm |
| リード線: | #22 3266、エンドハーフトリップ、長さは70mm | 接点閉塞抵抗: | ≤50mΩ |
| 絶縁抵抗: | ≧100MΩ | 電気強度: | AC1500V/1min 破壊、フラッシュオーバー現象なし |
| ケースマテリアル: | プラスチックまたは金属 | 電圧と電流: | DC-12V最高12A;DC-24V最高10A;AC-125V最高8A;AC-250V最高16A |
| 鉛線タイプ: | #20 3135、#22 3266、#22 3135、エンド5mmハーフトリップ | ||

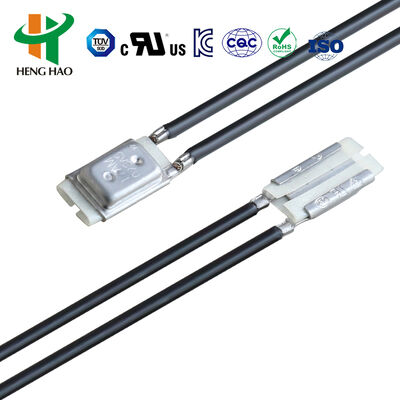

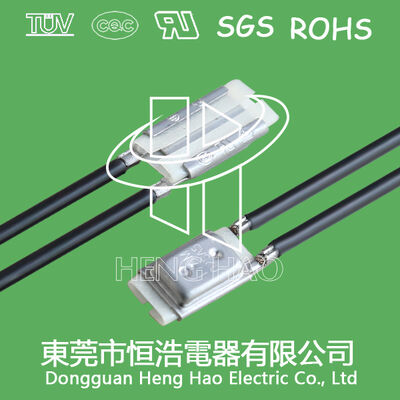

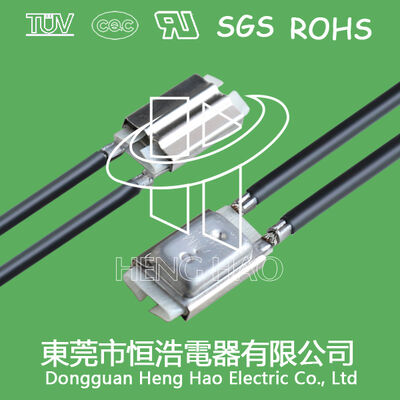

| ハイライト: | トランス用スナップアクションサーモスタット,17AM 熱保護スイッチ,保証付きトランス用サーモスタット |
||
| パラメータ | 仕様 |
|---|---|
| 定格 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
| 開放温度 | (30～150)±5℃; 5℃刻み |
| リセット温度 | 動作温度の2/3 ±15℃ (カスタム仕様あり) |
| 寿命 | 10,000回 |
| 寸法 | 長さ15mm × 幅7.1mm × 高さ3.8mm |
| リード線 | #22 3266、端子半トリップ、長さ70mm (カスタム長あり) |
| ULファイル番号 | E487478 |
| CQC認証番号 | CQC16002142880 |
| TUV認証番号 | B160592241002 |
| モデル | ケース | 長さ (mm) | 幅 (mm) | 高さ (mm) | 電圧 & 電流 | リード線 |
|---|---|---|---|---|---|---|
| H20 | プラスチック | 18.5 | 8 | 4 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大10A | #20 3135、端子5mm半トリップ、長さ70mm (カスタムあり) |
| H21 | 金属 | 18.5 | 7.3 | 3.8 | - | - |
| H21 | 金属 | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | 金属 | 15 | 6.6 | 3.2 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V | #20 3135, #22 3266, #22 3135, 端子5mm半トリップ、長さ70mm (カスタムあり) |
| BH-B2D | プラスチック | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | プラスチック | 15 | 5.2 | 2.4 | DC-12V 最大4A; DC-24V 最大3A; AC-125V 最大3A; AC-250V 最大2A | 3266-AWG24#, 3135-AWG24# またはニッケルストリップ、長さ70mm (カスタムあり) |
| コード | 温度 | コード | 温度 |
|---|---|---|---|
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
| パラメータ | 仕様 |
|---|---|
| 定格 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
| 開放温度 | (30～150)±5℃; 5℃刻み |
| リセット温度 | 動作温度の2/3 ±15℃ (カスタム仕様あり) |
| 寿命 | 10,000回 |
| 接点クローズ抵抗 | ≤50mΩ |
| 絶縁抵抗 | ≥100mΩ |
| 耐電圧 | AC1500V/1分 (破壊またはフラッシュオーバーなし) |
| ULファイル番号 | E487478 |
| CQC認証番号 | CQC16002142880 |
| TUV認証番号 | B160592241002 |
