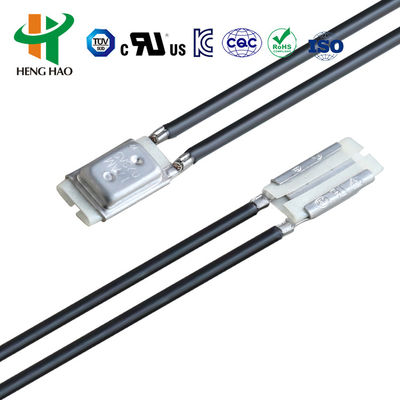

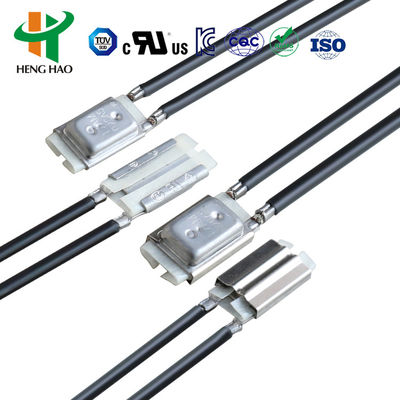

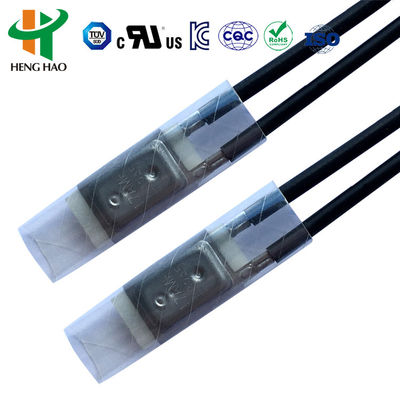

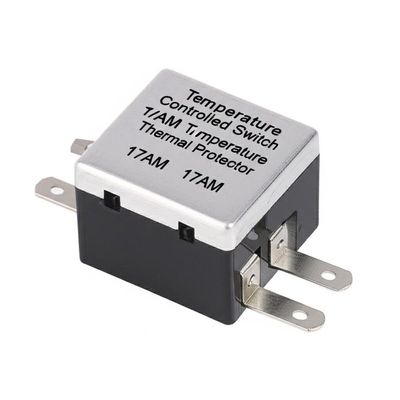

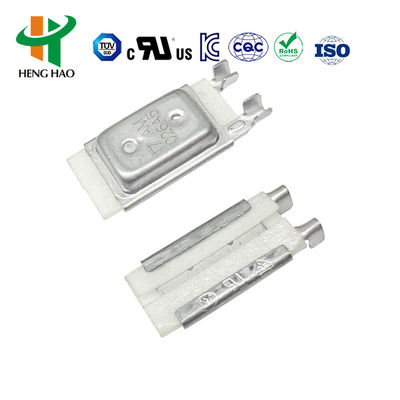

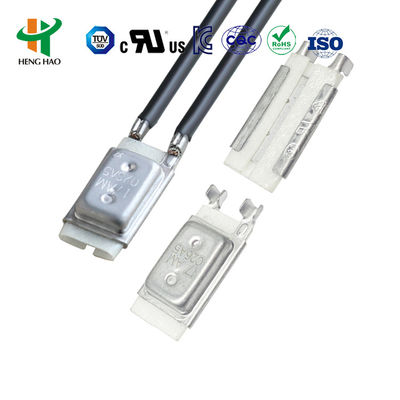

熱保護スイッチ 50-180°C 動作範囲 AC-250V 10A DC-16V 20A 温度保護

17AMは、小型設計と迅速かつ正確な動作を特徴とする過電流サーマルプロテクターです。お客様の要件に応じて、さまざまなタイプのリード線をリベットで固定できます。

• 電気定格：AC-125V 15A; AC-250V 10A、DC-16V 20A
• 接触寿命サイクル：
  • AC-125V 15A、AC-250V 10A：>10,000サイクル
  • AC-125V 5A：>100,000サイクル
• 動作温度範囲：50-180℃
• 温度許容差：±2℃/±3℃/±5℃
• リセット温度：トリップ温度より10〜45℃低い
• 動作回数：>10,000回

17AM_XXX_A/B_5_A,B,C,D...Z

• 17AMH：製品シリーズ番号
• XXX：トリップオフ温度（℃）コード
• A/B：A = 端子同方向、B = 端子反対方向
• 5：OFF温度許容差コード
• A,B,C,D...Z：さまざまな種類の接続ワイヤ

サーマルプロテクションスイッチは通常、A/Cコンプレッサーハウジングに配置されています。コンプレッサーケースの温度を感知し、温度が所定のしきい値に達すると電気回路を遮断します。

保護タイプ：サーマルプロテクションスイッチは、過負荷状態から保護します。これらの過負荷リレー（「はんだポットリレー」とも呼ばれます）では、モーター電流が小さなヒーター巻線を通過します。

17AM温度プロテクターは以下に適しています：

• すべてのタイプのモーター
• 蛍光灯整流器
• 変圧器
• ラミネーター
• ランプおよび照明システム
• カバーシーリングマシン
• さまざまな家電製品
