商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧と電流: | 250V 16A |
|---|---|---|---|
| 連絡先タイプ: | 通常は閉じているか、通常開いています | スイッチタイプ: | 自動リセットまたは手動リセット |
| 温度範囲: | 0~250°C | 場合: | ベークライト |

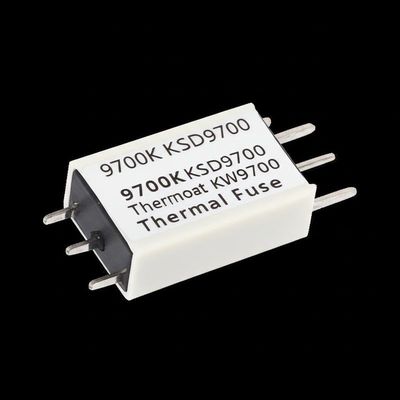

| ハイライト: | 9700K サーモスタット 熱ファイューズ,KSD9700 サーモスタット サーモファイューズ,KW9700 サーモスタット・サーミック・ファイューズ |
||
BW & BHシリーズのサーマルヒューズは、過電流および過熱状態に対する信頼性の高い保護を提供します。これらの密閉型ユニットは、小さな内部抵抗を備え、静かに動作し、自動的にリセットされます。温度に敏感なバイメタルコンポーネントは、異常な状態に反応し、状態を変化させて回路を遮断または復元します。
| 電気定格 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
|---|---|
| 開放温度 | (30~150)±5°C; 5°Cステップ |
| リセット温度 | 動作温度の2/3、許容誤差±15°C。カスタムリセット温度も利用可能。 |
| 寿命 | 10000サイクル |
| サイズ | L15mm W7.1mm H3.8mm |
| リード線 | #22 3266、端部ハーフトリッピング、長さ70mm（カスタマイズ可能） |
| 認証 | ULファイル番号: E487478 CQC証明書番号: CQC16002142880 TUV証明書番号: B160592241002 |

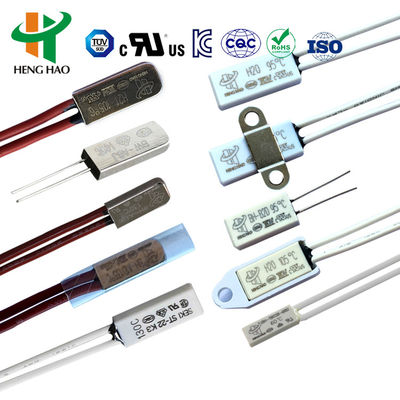

| モデル | ケース | 寸法（mm） | 電圧と電流 | リード線 |
|---|---|---|---|---|

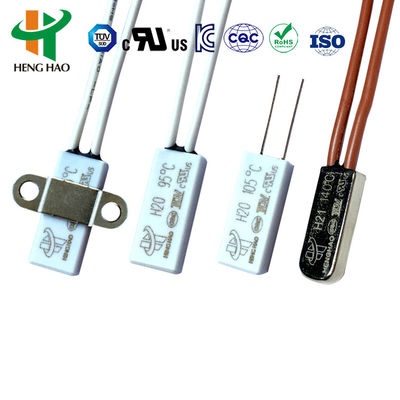

| H20 | プラスチック | 18.5 × 8 × 4 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大10A | #20 3135、端部5mmハーフトリッピング、長さ70mm（カスタマイズ可能） |
| H21 | 金属 | 18.5 × 7.3 × 3.8 | AC250V 20A | #16 3135 |

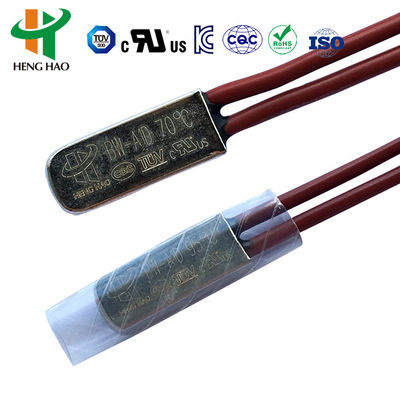

| BH-A1D | 金属 | 15 × 6.6 × 3.2 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V | #20 3135、#22 3266、#22 3135、端部5mmハーフトリッピング、長さ70mm（カスタマイズ可能） |

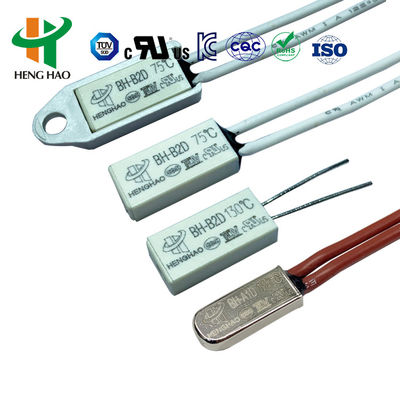

| BH-B2D | プラスチック | 15 × 7.1 × 3.8 | ||
| BH-TB02B-B8D | プラスチック | 15 × 5.2 × 2.4 | DC-12V 最大4A; DC-24V 最大3A; AC-125V 最大3A; AC-250V 最大2A | 3266-AWG24#、3135-AWG24#またはニッケルストリップ、長さ70mm（カスタマイズ可能） |
| コード | 温度 | コード | 温度 |
|---|---|---|---|
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
BHシリーズのサーマルプロテクターは、以下のような効果的なセキュリティデバイスとして機能します。
強制型（3.5MPa圧力定格）は、プラスチックコーティングされたモーターの設置に適しています。
| 電気定格 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
|---|---|
| 開放温度 | (30~150)±5°C; 5°Cステップ |
| リセット温度 | 動作温度の2/3、許容誤差±15°C |
| 寿命 | 10000サイクル |
| 接点閉鎖抵抗 | ≤50mΩ |
| 絶縁抵抗 | ≥100mΩ |
| 耐電圧 | AC1500V/1分（破壊またはフラッシュオーバーなし） |
この製品は、UL、CQC、TUV、およびRoHS認証を取得しています。
