商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧及び流れ: | 250V 16A |
|---|---|---|---|
| 接触型: | 通常閉ざされたり,通常開いたり | スイッチタイプ: | オートリセットまたはマニュアルリセット |
| 温度範囲: | 0-250℃ | ||
| ハイライト: | TB05-BB5D温度調節器,TB11-BB5D バイメタルサーモスタット,100000サイクル バイメタルサーモスタット |
||
BWおよびBHシリーズプロテクターは、過電流および過熱条件に対する保護を提供します。それらはしっかりと密閉され、内部抵抗が小さく、静かに動作し、自動的にリセットされます。電流が温度および電流に敏感なバイメタルを通過すると、バイメタルの状態は過熱または過電流条件により変化し、回路を遮断またはオンにします。BHシリーズプロテクターは、突然の高電流条件下で温度効果の遅延がないため、通常のプロテクターよりも安全です。
| パラメータ | 仕様 |
|---|---|
| 定格 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
| 開放温度 | (30~150)±5℃; 5℃刻み |
| リセット温度 | 作動温度の2/3、許容差±15℃。リセット温度は顧客の要求に応じて提供することも可能です。 |
| 寿命 | 10000回 |
| サイズ | L15mm W7.1mm H3.8mm |
| リード線 | #22 3266、端部半トリップ、長さ70mm、または顧客の要求に応じて |
| ULファイル番号 | E487478 |
| CQC認証番号 | CQC16002142880 |
| TUV認証番号 | B160592241002 |

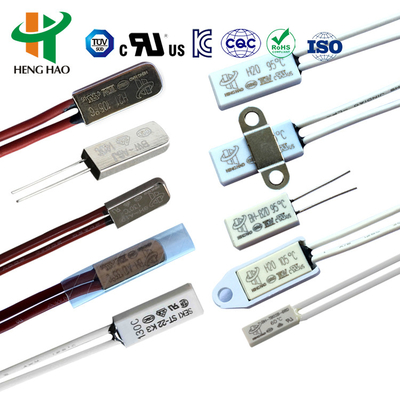

| モデル | ケース | 長さ(mm) | 幅(mm) | 高さ(mm) | 電圧＆電流 | リード線 |
|---|---|---|---|---|---|---|
| H20 | プラスチック | 18.5 | 8 | 4 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大10A | #20 3135、端部5mm半トリップ、長さ70mm、または顧客の要求に応じて |
| H21 | 金属 | 18.5 | 7.3 | 3.8 | ||
| H21 | 金属 | 20 | 8 | 4 | AC250V 20A | #16 3135 |

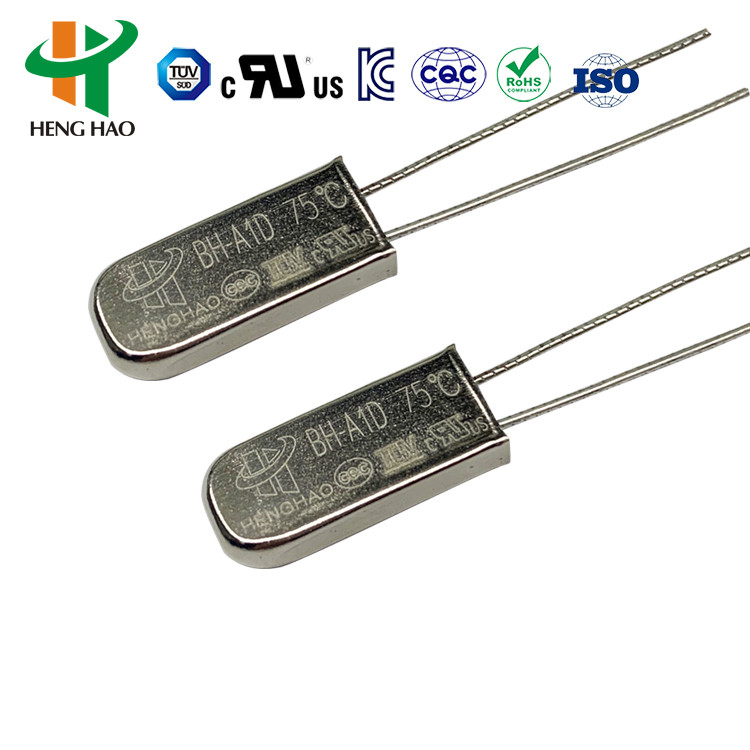

| BH-A1D | 金属 | 15 | 6.6 | 3.2 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V | #20 3135、#22 3266、#22 3135、端部5mm半トリップ、長さ70mm、または顧客の要求に応じて |

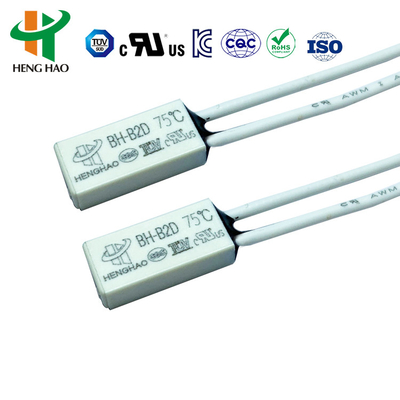

| BH-B2D | プラスチック | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | プラスチック | 15 | 5.2 | 2.4 | DC-12V 最大4A; DC-24V 最大3A; AC-125V 最大3A; AC-250V 最大2A | 3266-AWG24#、3135-AWG24#またはニッケルストリップ通常、長さ70mmまたは顧客の要求に応じて |
BHシリーズサーマルプロテクターは、以下を含むさまざまな用途で広く使用されている効果的で信頼性の高い安全プロテクターおよびアラームデバイスです。
これらのプロテクターは、異常な作業条件による過電流および過熱による損傷を防ぎます。3.5MPaの圧力に耐えることができる強化タイプは、プラスチックコーティングモーターへの組み込み設置に適しています。
| コード | 温度 | コード | 温度 |
|---|---|---|---|
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
BWシリーズユニバーサルおよび強化プロテクターは、大きな金属ケーシングを備え、熱伝導性金属ケーシング、銀合金接点付きバイメタル部品、導電性ブラケット、絶縁固定スタンド、固定接点ストリップ、耐熱ケーブルで構成されています。異常動作中、周囲温度が設定値まで上昇すると、バイメタル部品が迅速に作動し、接点を開き、回路を切断します。デバイスが安全な動作温度まで冷却されると、接点は自動的に閉じ、通常の動作が再開されます。
| モデル | 長さ(mm) | 幅(mm) | 高さ(mm) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
BWシリーズは、充電式バッテリー、バラスト、マッサージャー、モーター、トランス、電動工具、熱電機器、および計器に適用可能です。
| コード | 開放温度 | リセット温度 | コード | 開放温度 | リセット温度 |
|---|---|---|---|---|---|
| 045 | 45±4.5℃ | ≥33℃ | 105 | 105±5℃ | 75±15℃ |
| 050 | 50±5℃ | ≥35℃ | 110 | 110±5℃ | 75±15℃ |
| 055 | 55±5℃ | 42±6℃ | 115 | 115±5℃ | 80±15℃ |
| 060 | 60±5℃ | 45±8℃ | 120 | 120±5℃ | 85±15℃ |
| 065 | 65±5℃ | 48±10℃ | 125 | 125±5℃ | 85±15℃ |
| 070 | 70±5℃ | 50±12℃ | 130 | 130±5℃ | 90±15℃ |
| 075 | 75±5℃ | 53±14℃ | 135 | 135±5℃ | 95±15℃ |
| 080 | 80±5℃ | 55±15℃ | 140 | 140±5℃ | 100±15℃ |
| 085 | 85±5℃ | 60±15℃ | 145 | 145±5℃ | 100±15℃ |
| 090 | 90±5℃ | 65±15℃ | 150 | 150±5℃ | 105±15℃ |
| 095 | 95±5℃ | 70±15℃ | 155 | 155±5℃ | 110±15℃ |
| 100 | 100±5℃ | 70±15℃ |
