商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧及び流れ: | 250V 16A |
|---|---|---|---|
| 接触型: | 通常閉ざされたり,通常開いたり | スイッチタイプ: | オートリセットまたはマニュアルリセット |
| 温度範囲: | 0-250℃ | ||
| ハイライト: | HCET-B 熱保護具,HCET-Aシリーズ 熱保護具,Kw9700 温度調節器 |
||

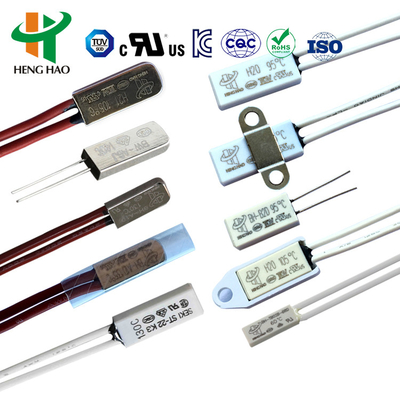

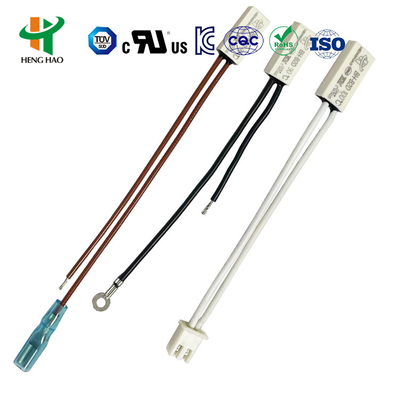

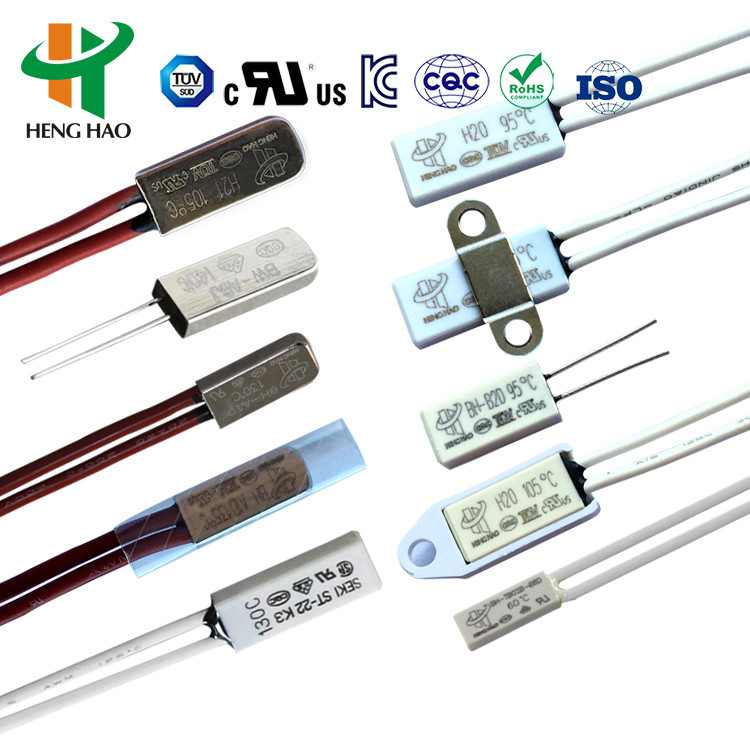

BWおよびBHシリーズプロテクターは、確実なシーリング、低い内部抵抗、ノイズなし、自動リセット機能により、過電流および過熱に対する保護を提供します。電流が温度および電流に敏感なバイメタルを通過すると、バイメタルの状態は過熱または過電流条件により変化し、回路を遮断またはオンにします。BHシリーズは、突然の高電流条件下での温度効果の遅延がないため、通常のプロテクターと比較して安全性が向上しています。
| 定格 | DC-12V最大12A; DC-24V最大10A; AC-125V最大8A; AC-250V最大16A |
|---|---|
| オープン温度 | (30〜150)±5℃; 5℃ステップ |
| リセット温度 | 動作温度の2/3、許容差±15℃。リセット温度は顧客の要求に応じて提供することもできます。 |
| 寿命 | 10000回 |
| サイズ | 長さ15mm 幅7.1mm 高さ3.8mm |
| リード線 | #22 3266、端部半トリップ、長さ70mm、または顧客の要求に応じて |
| ULファイル番号 | E487478 |
| CQC認証番号 | CQC16002142880 |
| TUV認証番号 | B160592241002 |
| モデル | ケース | 長さ(mm) | 幅(mm) | 高さ(mm) | 電圧と電流 | リード線 |
|---|---|---|---|---|---|---|
| H20 | プラスチック | 18.5 | 8 | 4 | DC-12V最大12A; DC-24V最大10A; AC-125V最大8A; AC-250V最大10A | #20 3135、端部5mm半トリップ、長さ70mm、または顧客の要求に応じて |
| H21 | 金属 | 18.5 | 7.3 | 3.8 | ||
| H21 | 金属 | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | 金属 | 15 | 6.6 | 3.2 | DC-12V最大12A; DC-24V最大10A; AC-125V最大8A; AC-250V | #20 3135、#22 3266、#22 3135、端部5mm半トリップ、長さ70mm、または顧客の要求に応じて |

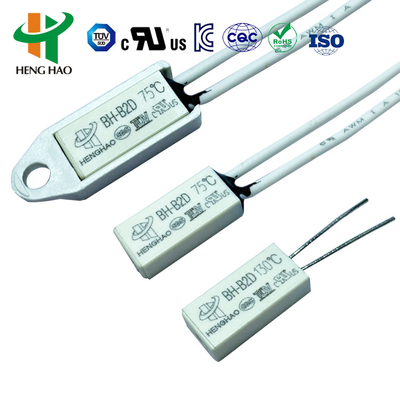

| BH-B2D | プラスチック | 15 | 7.1 | 3.8 | ||

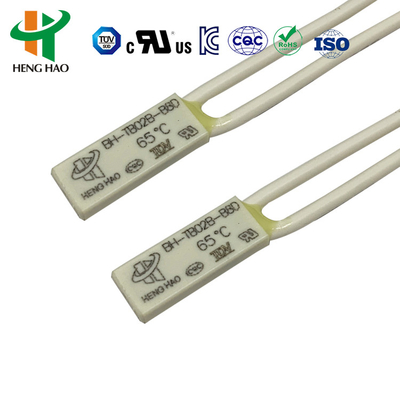

| BH-TB02B-B8D | プラスチック | 15 | 5.2 | 2.4 | DC-12V最大4A; DC-24V最大3A; AC-125V最大3A; AC-250V最大2A | 3266-AWG24#、3135-AWG24#またはニッケルストリップ通常、長さ70mmまたは顧客の要求に応じて |
BHシリーズサーマルプロテクターは、効果的で信頼性の高い安全プロテクターおよびアラームデバイスであり、1.5馬力モーター、照明器具、インバーター溶接機、スイッチング電源、充電式バッテリーパック、蛍光灯バラスト、携帯用電動工具、電化製品およびその他の電気機器で広く使用されており、異常な作業状態による過電流および過熱を防ぎます。3.5MPaの圧力に耐えることができる強化タイプは、プラスチック被覆モーターの組み込み設置に適しています。
| コード | 温度 | コード | 温度 |
|---|---|---|---|
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
BWシリーズユニバーサルおよび強化プロテクターは、大型金属ケーシングを備え、熱伝導性金属ケーシング、銀合金接点付きバイメタル部品、導電性ブラケット、絶縁固定スタンド、固定接点ストリップ、耐熱ケーブルで構成されています。異常動作の場合、周囲温度が設定値まで上昇すると、バイメタル部品が迅速に作動し、接点を開き、回路を遮断します。デバイスが安全な動作温度まで冷却されると、接点は自動的に閉じ、通常の動作を回復します。
| モデル | 長さ(mm) | 幅(mm) | 高さ(mm) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
BWシリーズは、充電式バッテリー、バラスト、マッサージャー、モーター、トランス、電動工具、熱電機器、および計器に適用されます。
| コード | オープン温度 | リセット温度 | コード | オープン温度 | リセット温度 |
|---|---|---|---|---|---|
| 045 | 45±4.5℃ | ≥33℃ | 105 | 105±5℃ | 75±15℃ |
| 050 | 50±5℃ | ≥35℃ | 110 | 110±5℃ | 75±15℃ |
| 055 | 55±5℃ | 42±6℃ | 115 | 115±5℃ | 80±15℃ |
| 060 | 60±5℃ | 45±8℃ | 120 | 120±5℃ | 85±15℃ |
| 065 | 65±5℃ | 48±10℃ | 125 | 125±5℃ | 85±15℃ |
| 070 | 70±5℃ | 50±12℃ | 130 | 130±5℃ | 90±15℃ |
| 075 | 75±5℃ | 53±14℃ | 135 | 135±5℃ | 95±15℃ |
| 080 | 80±5℃ | 55±15℃ | 140 | 140±5℃ | 100±15℃ |
| 085 | 85±5℃ | 60±15℃ | 145 | 145±5℃ | 100±15℃ |
| 090 | 90±5℃ | 65±15℃ | 150 | 150±5℃ | 105±15℃ |
| 095 | 95±5℃ | 70±15℃ | 155 | 155±5℃ | 110±15℃ |
| 100 | 100±5℃ | 70±15℃ |
本製品はUL、CQC、VDE、RoHS認証を取得しています。
