商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧と電流: | 250V 16A |
|---|---|---|---|
| 連絡先タイプ: | 通常は閉じているか、通常開いています | スイッチタイプ: | 自動リセットまたは手動リセット |
| 温度範囲: | 0~250°C | ||
| ハイライト: | バイメタルの熱ヒューズ,バイメタルのサーモスタット スイッチ |
||
BRシリーズ三相熱保護器は,3相モーターのために特別に設計されています.これらのコンパクトデバイスは,簡単にインストールすることで優れた性能とコスト効率を提供します.3相モーターの過熱防止を有効にしますBRシリーズは,低電流アプリケーションのためのBR8A,中電流のためのBR18A,高電流要件のためのBR60Aの3つの仕様を含みます.
| BR8A 低電流 | BR18A 中流 | BR60A 高電流 |
|---|---|---|
| 定位電圧: 210V/380V サイズ: 19.5x9.3x4.2mm (鉛線を除く) |
定位電圧: 210V/380V サイズ: 22x11x5mm (鉛線を除く) |
定位電圧: 210V/380V サイズ: 28x13x6.5mm (鉛線を除く) |
| 資格 | オープンテンパー | 温度をリセットする | 資格 | オープンテンパー | 温度をリセットする |
|---|---|---|---|---|---|
| 50°C | 50±5°C | 35±18°C | 105°C | 105±5°C | 70±15°C |
| 55°C | 55±5°C | 35±10°C | 110°C | 110±5°C | 75±15°C |
| 60°C | 60±5°C | 40±10°C | 115°C | 115±5°C | 75±15°C |
| 65°C | 65±5°C | 45±12°C | 120°C | 120±5°C | 80±15°C |
| 70°C | 70±5°C | 45±15°C | 125°C | 125±5°C | 85±15°C |
| 75°C | 75±5°C | 50±15°C | 130°C | 130±5°C | 90±15°C |
| 80°C | 80±5°C | 55±15°C | 135°C | 135±5°C | 95±15°C |
| 85°C | 85±5°C | 55±15°C | 140°C | 140±5°C | 100±15°C |
| 90°C | 90±5°C | 60±15°C | 145°C | 145±5°C | 105±15°C |
| 95°C | 95±5°C | 65±15°C | 150°C | 150±5°C | 110±15°C |
| 100°C | 100±5°C | 65±15°C | 155°C | 155±5°C | 115±15°C |
BW&BHシリーズ保護具は,過電流と過熱状態の両方から保護を提供します.彼らは小さな内部抵抗でしっかりと密封され,静かに動作し,自動的にリセットされます.電流が温度と電流に敏感な二金属を通過すると超高温または超高電流の条件に応じて,電路を切断またはオンにすることで,二金属の状態が変化します.BHシリーズの保護具は,突然の高電流条件下で温度効果遅延を排除するため,標準保護具よりも安全です.
| 電気ランキング | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
|---|---|
| オープン温度 | (30~150) ±5°C 5°C ステップ |
| 温度をリセットする | 動作温度の2/3 ± 15°Cの許容度で 顧客の要求に応じてカスタムリセット温度が可能です. |
| ライフタイムズ | 10サイクルの数 |
| サイズ | L15mm W7.1mm H3.8mm |
| 鉛線 | #22 3266,端半トリッピング,長さ70mm,または顧客の要求に応じてカスタマイズ |
| UL ファイル番号 | E487478 |
| CQC証明書番号 | CQC16002142880 について |
| TUV証明書番号 | B160592241002 |
| モデル | ケース | 長さ (mm) | 幅 (mm) | 高さ (mm) | 電圧と電流 | 鉛線 |
|---|---|---|---|---|---|---|
| H20 | プラスチック | 18.5 | 8 | 4 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大10A | #20 3135,端5mm半トリッピング,長さ70mm,またはカスタマイズ |
| H21 | メタル | 18.5 | 7.3 | 3.8 | ||
| H21 | メタル | 20 | 8 | 4 | AC250V 20A | #16 3135 |

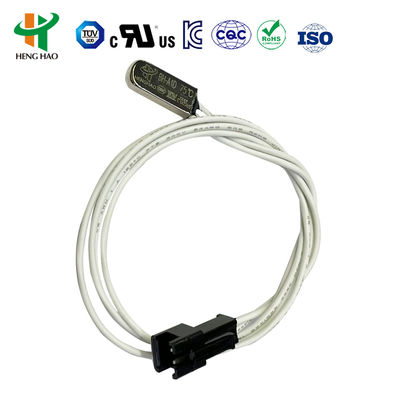

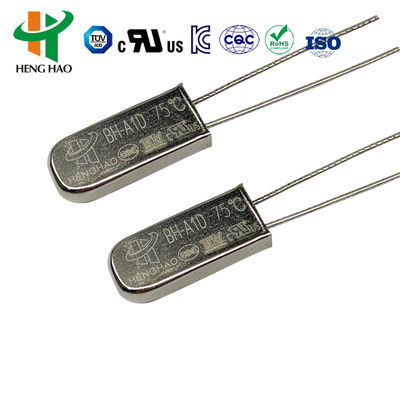

| BH-A1D | メタル | 15 | 6.6 | 3.2 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V | #20 3135, #22 3266, #22 3135,端5mm半トリッピング,長さ70mm,またはカスタマイズ |

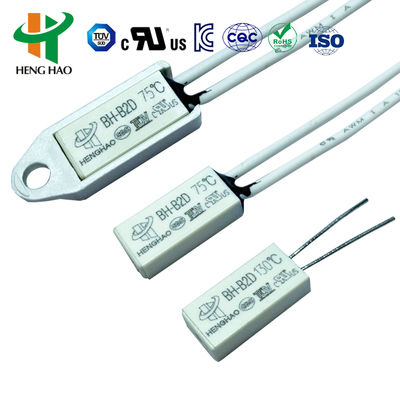

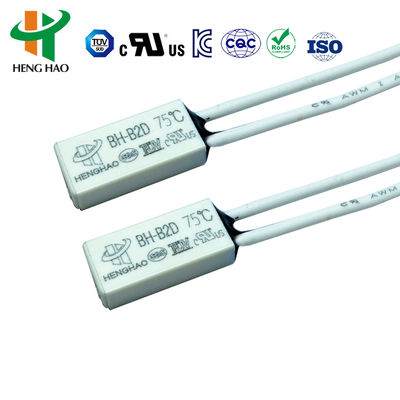

| BH-B2D | プラスチック | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | プラスチック | 15 | 5.2 | 2.4 | DC-12V最大4A; DC-24V最大3A; AC-125V最大3A; AC-250V最大2A | 3266-AWG24#,3135-AWG24# またはニッケルストライプ 通常,長さ70mm またはカスタマイズ |
BHシリーズの熱保護装置は,有効で信頼性の高いセキュリティ保護装置および警報装置として使用されています.
この保護具は,異常な動作条件による過剰電流や過熱による損傷を防ぎます.5MPaは,プラスチックで覆われたモーターに組み込めるのに適しています..
| コード | 温度 | コード | 温度 |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
詳細については,以下を参照してください.BHシリーズ サーモスタット
