商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧と電流: | 250V 10A |
|---|---|---|---|
| 連絡先タイプ: | 通常は閉じているか、通常開いています | スイッチタイプ: | オート リセットか手動rese |
| 温度範囲: | 50-150℃ | 場合: | プラスチック |
| ハイライト: | KSD9700 温度保護具 |
||

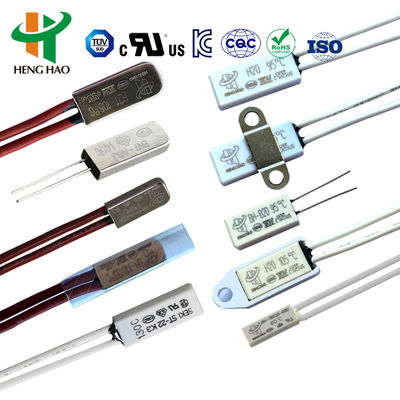

BW & BHシリーズのサーマルプロテクターは、過電流および過熱状態に対して信頼性の高い保護を提供します。これらの密閉型デバイスは、内部抵抗が小さく、静かに動作し、自動リセット機能を備えています。バイメタル部品は温度と電流の変化に反応し、安全のために必要に応じて回路を遮断または接続します。
| 定格 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
|---|---|
| 開放温度 | (30～150)±5℃; 5℃刻み |
| 復帰温度 | 作動温度の2/3、許容差±15℃。お客様の要求に応じて復帰温度を提供することも可能です。 |
| 寿命 | 10000回 |
| サイズ | 長さ15mm 幅7.1mm 高さ3.8mm |
| リード線 | #22 3266、端部半トリップ、長さ70mm、またはお客様の要求に応じて |
| ULファイル番号 | E487478 |
| CQC認証番号 | CQC16002142880 |
| TUV認証番号 | B160592241002 |
| モデル | ケース | 長さ(mm) | 幅(mm) | 高さ(mm) | 電圧 & 電流 | リード線 |
|---|---|---|---|---|---|---|
| H20 | プラスチック | 18.5 | 8 | 4 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大10A | #20 3135、端部5mm半トリップ、長さ70mm、またはお客様の要求に応じて |
| H21 | 金属 | 18.5 | 7.3 | 3.8 | ||
| H21 | 金属 | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | 金属 | 15 | 6.6 | 3.2 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V | #20 3135, #22 3266, #22 3135, 端部5mm半トリップ、長さ70mm、またはお客様の要求に応じて |

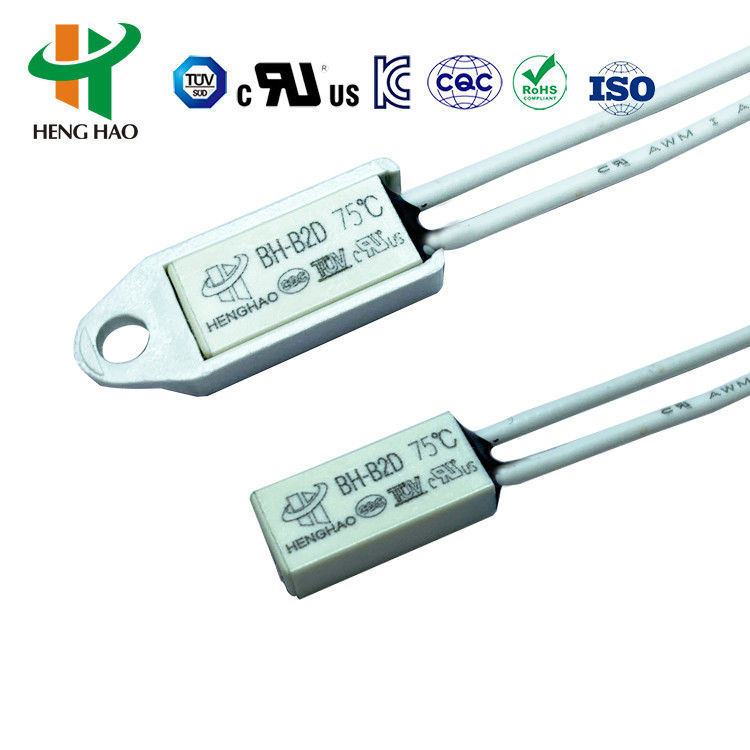

| BH-B2D | プラスチック | 15 | 7.1 | 3.8 | ||

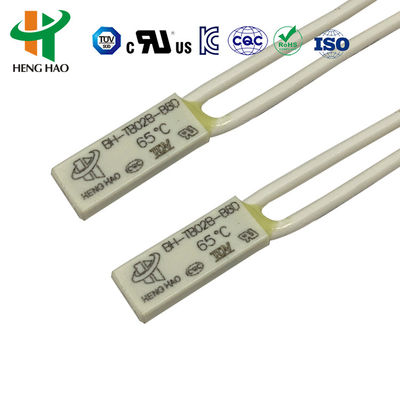

| BH-TB02B-B8D | プラスチック | 15 | 5.2 | 2.4 | DC-12V 最大4A; DC-24V 最大3A; AC-125V 最大3A; AC-250V 最大2A | 3266-AWG24#, 3135-AWG24# またはニッケルストリップ通常、長さ70mm、またはお客様の要求に応じて |
BHシリーズのサーマルプロテクターは、効果的で信頼性の高い安全保護および警報装置として機能し、以下を含む様々な用途に広く使用されています。
これらのプロテクターは、異常な作業条件による過電流および過熱による損傷を防ぎます。3.5MPaの圧力に耐えられる強化タイプは、プラスチック被覆モーターの内蔵設置に適しています。
| コード | 温度 | コード | 温度 |
|---|---|---|---|
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
H20およびH21シリーズのユニバーサルおよび強化型プロテクターは、大型の金属ケーシングを備え、熱伝導性金属ケーシング、銀合金接点溶接されたバイメタル部品、導電性ブラケット、絶縁固定スタンド、固定接点ストリップ、耐熱ケーブルで構成されています。異常動作中、周囲温度が設定値に達すると、バイメタル部品が素早く作動して接点を開き、回路を遮断します。デバイスが安全な動作温度まで冷却されると、接点が自動的に閉じ、通常の動作を復旧します。
| 定格 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
|---|---|
| 開放温度 | (30～150)±5℃; 5℃刻み |
| 復帰温度 | 作動温度の2/3、許容差±15℃。お客様の要求に応じて復帰温度を提供することも可能です。 |
| 寿命 | 10000回 |
| 接点閉抵抗 | ≤50mΩ |
| 絶縁抵抗 | ≥100mΩ |
| 耐電圧 | AC1500V/1分間、破壊およびフラッシュオーバー現象なし |
| ULファイル番号 | E487478 |
| CQC認証番号 | CQC16002142880 |
| TUV認証番号 | B160592241002 |
H20およびH21シリーズのサーマルプロテクターは、以下を含む様々な用途に適しています。
本製品はUL、CQC、TUV、RoHS認証を取得しており、国際的な安全および品質基準への準拠を保証します。
