商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧及び流れ: | 250V 16A |
|---|---|---|---|
| 連絡先タイプ: | 通常閉ざされたり,通常開いたり | スイッチタイプ: | オートリセットまたはマニュアルリセット |
| 温度範囲: | 50-150℃ | ケース: | ベークライト |
| ハイライト: | 9700 温度調節器 KSD9700,バイメタルサーモスタット KSD9700 |
||
Bimetallic Termostat KSD9700 スナップアクション Termostat KSD9700 熱切断スイッチ 9700 温度計
KSD9700温度保護具原則と構造
H20,H21シリーズユニバーサルと強化保護具は,熱伝導性のある金属コーティング,銀合金接触点で溶接された二金属部品で構成されています.導電ブレーキット, 断熱固定スタンド,固定コンタクトストライプと熱抵抗ケーブル.異常な動作の場合,環境温度を設定値に上昇すると,バイメタル部品は迅速な動作をします装置が安全な動作のための温度まで冷却されると,接触点は自動的に閉じて正常な動作を再開します.
| 電気ランキング | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
| オープン温度 | (30~150) ±5°C ステップごとに5°C |
| 温度をリセットする | 動作温度の2/3 ±15°Cの許容度で.また,顧客の要求に応じてリセット温度も提供できます. |
| 寿命 | 10000回 |
| 接触 閉じる抵抗: | ≤50mΩ |
| 断熱抵抗: | ≥100mΩ |
| 電気強度: |
|
| UL ファイル番号 | E487478 |
| CQC証明書番号 | CQC16002142880 について |
| TUV証明書番号 | B160592241002 |
KSD9700温度調節器サイズ
| モデル | ケース | 長さ (mm) | 幅 (mm) | 高さ (mm) | Vol.&現在の | 鉛線 |
| H20 | プラスチック | 18.5 | 8 | 4 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大10A |
#20 3135,終わり5mm 半トリッピング,長さは70mm,または顧客の要求に応じて |

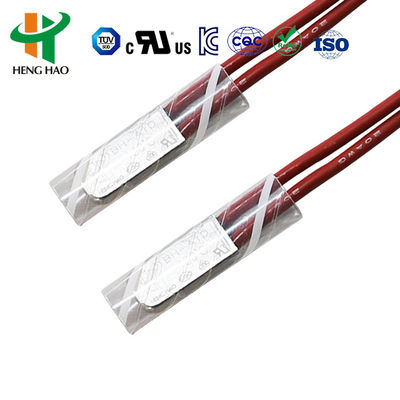

| H21 | メタル | 18.5 | 7.3 | 3.8 | ||
| H21 | メタル | 20 | 8 | 4 | AC250V 20A | #16 3135 |

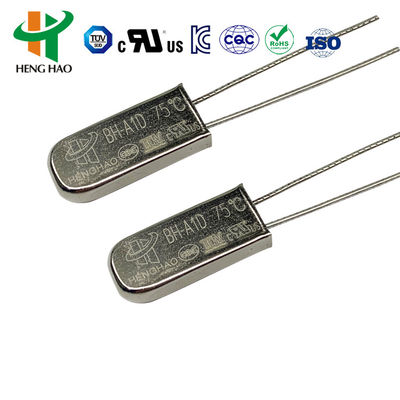

| BH-A1D | メタル | 15 | 6.6 | 3.2 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V |
#20 3135, #22 3266, #22 3135, 5mmの終わり 半トリッピング,長さは70mm,または顧客の要求に応じて |

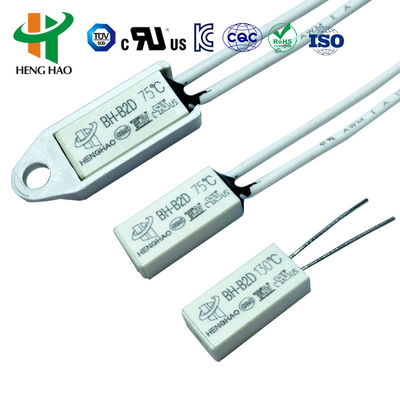

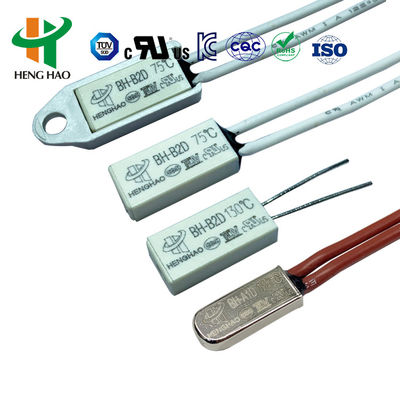

| BH-B2D | プラスチック | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | プラスチック | 15 | 5.2 | 2.4 | DC-12V 最大4A; DC-24V 最大3A; AC-125V 最大3A; AC-250V 最大2A | 3266-AWG24#,3135-AWG24# またはニッケルストライプ 通常,長さは70mm または顧客の要求に応じて |
H20,H21シリーズ温度保護器 適用
H20,H21シリーズは,充電可能な電池,弾圧器,マッサージ機,マイクロモーター,トランスフォーマー,電気工具,熱電気機器,楽器などに適用されます.
3.1. 手動リセットタイプ:温度センサーコンポーネントは二金属帯で構成されています.温度が動作温度範囲に達すると,それは急速にジャンプし,移動ディスクは切断されます.温度が固定温度点まで下がると接続が再開されるまで 再開はできません電路を接続または切断し,手動リセットで電路を再起動する目的を達成する. (親切に思い出してください: 1.このタイプの手動リセット温度調節器は,スナップアクションの後,温度が20°C下落するとリセットボタンを押すことでリセットできます.そして4~6Nは推奨されます.どうか 余計な力を使わないで. 2. 正常な機能を確保するために,リセットボタンの距離と閉じるカバーの距離は20.4mm未満であるべきではない.
3.2. 手動リセットタイプ:温度センサーコンポーネントは二金属帯で構成されています.温度が動作温度範囲に達すると,それは急速にジャンプし,移動ディスクは切断されます.温度が固定温度点まで下がると連絡先は自動リセットされ 動作を開始します
製品 UL,CQC,TUV,RoHS認証の承認
