商品の詳細:
|
| ライフサイクル: | 100000サイクル | 電圧及び流れ: | 250V 16A |
|---|---|---|---|
| 連絡先タイプ: | 通常閉ざされたり,通常開いたり | スイッチタイプ: | オートリセットまたはマニュアルリセット |
| 温度範囲: | 0~250°C | ||
| ハイライト: | オート リセット熱スイッチ,オートリセット 熱ファイューズ,温度スイッチ 熱ファイューズ |
||
熱ファイューズ 自動リセット 熱ファイューズ 熱スイッチ 温度スイッチ
超電流と超温度から守れるBW&BHシリーズはしっかりと密封され,内部抵抗が小さく,騒音がなく,自動的にリセットされます.温度や電流に敏感なビメタルを通過する電流時BHシリーズは通常の保護材よりも安全です. BHシリーズの保護材は,通常の保護材よりも安全です.予期せぬ大きな電流の条件下で温度効果遅延がないため.
電気性能:
| 電気ランキング | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
| オープン温度 | (30~150) ±5°C ステップごとに5°C |
| 温度をリセットする | 動作温度の2/3 ±15°Cの許容度で.また,顧客の要求に応じてリセット温度も提供できます. |
| 寿命 | 10000回 |
| サイズ | L15mm W7.1mm H3.8mm |
| 鉛線 | #22 3266,末端の半分をトリッピング,長さは70mm,または顧客の要求に応じて |
| UL ファイル番号 | E487478 |
| CQC証明書番号 | CQC16002142880 について |
| TUV証明書番号 | B160592241002 |

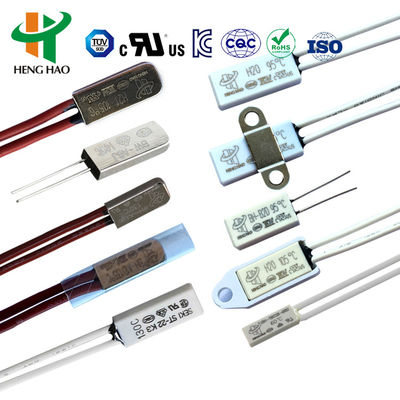

KSD9700シリーズの熱保護装置サイズ
| モデル | ケース | 長さ (mm) | 幅 (mm) | 高さ (mm) | Vol.&現在の | 鉛線 |
| H20 | プラスチック | 18.5 | 8 | 4 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大10A |
#20 3135,終わり5mm 半トリッピング,長さは70mm,または顧客の要求に応じて |
| H21 | メタル | 18.5 | 7.3 | 3.8 | ||
| H21 | メタル | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | メタル | 15 | 6.6 | 3.2 | DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V |
#20 3135, #22 3266, #22 3135, 5mmの終わり 半トリッピング,長さは70mm,または顧客の要求に応じて |

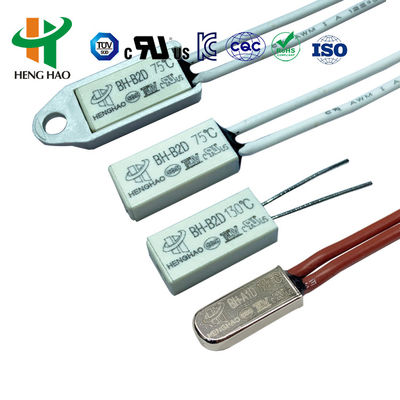

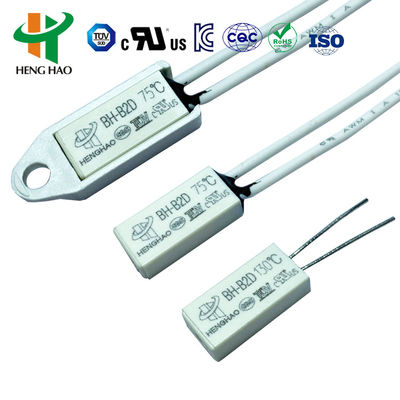

| BH-B2D | プラスチック | 15 | 7.1 | 3.8 | ||

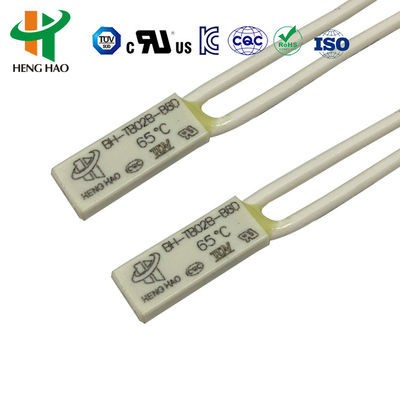

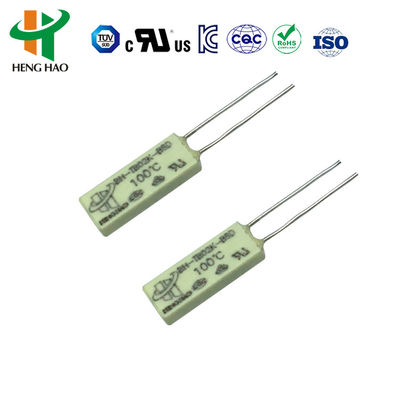

| BH-TB02B-B8D | プラスチック | 15 | 5.2 | 2.4 | DC-12V最大4A; DC-24V最大3A; AC-125V最大3A; AC-250V最大2A | 3266-AWG24#, 3135-AWG24# またはニッケルストライプ 通常,長さは70mm または顧客の要求に応じて |
BW-ABJ熱ファイューズ 自動リセット 熱ファイューズ 熱スイッチ 温度スイッチ
温度コントローラー,効果的な信頼性の高いセキュリティ保護装置,アラーム装置,様々なタイプの1.5馬力モーター,温度コントローラ,インバーター溶接機,スイッチパワー,温度調節器異常な作業状態による過剰電流と過熱を防ぐために,温度調節器,電気機器,その他の電気機器.3 の圧力に耐える力強いタイプ.5MPaは,プラスチックで覆われたモーターを組み込むのに適しています.
| コード | 温度 | コード | 温度 |
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
BWシリーズの温度調節器 / KSD9700熱保護器 / BW9700温度保護器
1BWシリーズ 温度調節器 原則と構造
BW シリーズユニバーサルと強化保護具は,熱伝導性のある金属蓋,銀合金接触点で溶接された二金属部品,伝導性のある支架から構成されています.断熱固定スタンド固定コンタクトストライプと耐熱ケーブル.異常な動作の場合,環境温度を設定値に上昇させると同時に,二金属部品は迅速な動作を実行します.接触点を開ける装置が安全な動作のための温度まで冷却されると,接触点は自動的に閉まり,正常な動作に戻ります.
2BWシリーズ 熱保護具 仕様
2.1スイッチタイプ:通常閉ざし,通常開け
2.2稼働電圧/電流: AC250V / 5A; AC125V / 8A
2.3動作温度: 40~150°C (5°Cごとに1ステップ)
2.4標準容量: +-3°C / +-5°C / +-7°C
2.5温度をリセットする: 動作温度を15~45°C低下させる
2.6接触 閉じる抵抗: ≤50mΩ
2.7断熱抵抗: ≥100mΩ
2.8電気電圧: AC1500V/1分 障害やフラッシュオーバーの現象がない
2.9使用寿命: 10000回
3BW シリーズ 熱保護具 寸法
|
モデル |
長さ |
幅 |
高い |
|
BW9700 |
20 |
7.3 |
3.8 |
4BW シリーズ 温度保護器 適用
BWシリーズは,充電可能な電池,弾圧器,マッサージ機,モーター,トランスフォーマー,電気工具,熱電気機器,楽器などに適用されます.
|
コード |
オープン温度 |
温度をリセットする |
コード |
オープン温度 |
温度をリセットする |
|
045 |
45+−4.5°C |
≥33°C |
105 |
105+−5°C |
75+−15°C |
|
050 |
50+−5°C |
≥35°C |
110 |
110+−5°C |
75+−15°C |
|
055 |
55+−5°C |
42+−6°C |
115 |
115+−5°C |
80+−15°C |
|
060 |
60+−5°C |
45+−8°C |
120 |
120+−5°C |
85+−15°C |
|
065 |
65+−5°C |
48+−10°C |
125 |
125+−5°C |
85+−15°C |
|
070 |
70+−5°C |
50+-12°C |
130 |
130+−5°C |
90+−15°C |
|
075 |
75+−5°C |
53+−14°C |
135 |
135+−5°C |
95+−15°C |
|
080 |
80+−5°C |
55+−15°C |
140 |
140+−5°C |
100+−15°C |
|
085 |
85+−5°C |
60+-15°C |
145 |
145+−5°C |
100+−15°C |
|
090 |
90+−5°C |
65+-15°C |
150 |
150+−5°C |
105+−15°C |
|
095 |
95+−5°C |
70+−15°C |
155 |
155+−5°C |
110+−15°C |
|
100 |
100+−5°C |
70+−15°C |
|
|
|
製品 UL,CQC,VDE,RoHS認証の承認
