商品の詳細:
|
| Life Cycle: | 100000 cycles | Voltage & Current: | 250V 16A |
|---|---|---|---|
| Contact type: | normally closed or normally open | Switch type: | auto reset or manual reset |

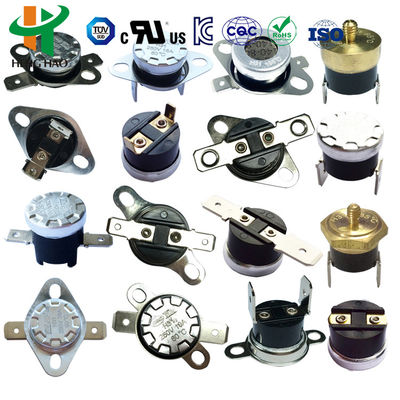

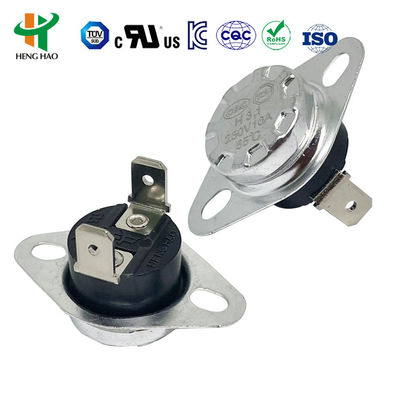

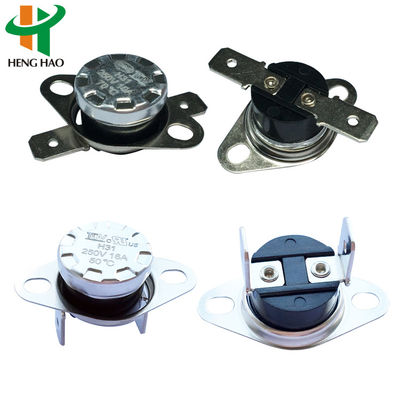

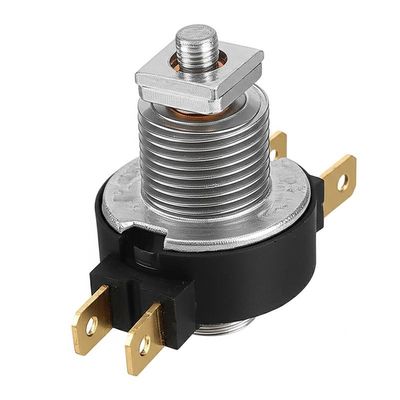

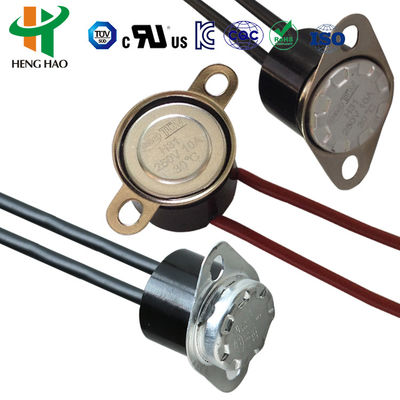

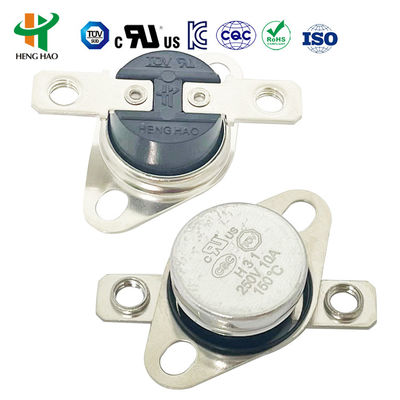

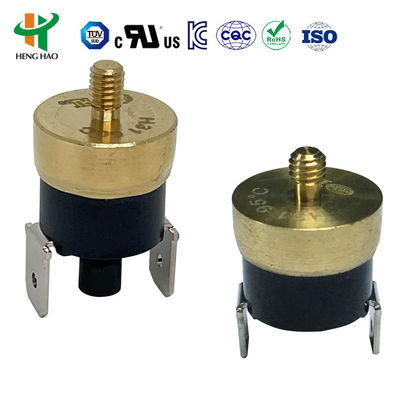

KSD301 スイッチをオフにして温度を制御する,自動車冷却扇風機のためのKSD301 サーモスタット
KSD301 サーモスタット / バイメタル熱保護器 / KSD301 温度保護器
1. KSD301 (H31) 温度保護器 原則と構造
KSDシリーズサーモスタットの主な原理は,二金属ディスクの1つの機能は,センサー温度の変化の下でのスナップアクションである.内部構造を通して接触者のアクションをプッシュすることができます主な特徴は,作業温度固定,信頼性の高いスナップアクション,フラッシュオーバーが少なく,寿命が長く,無線通信が少なく.
2. KSD301 (H31) 温度調節器の仕様
2.1電気電源: AC 125V 最大 15A; AC250V 5A 10A 15A 最大 16A
2.2動作温度: -10~300度
2.3回復と動作温度差: 10 ~ 25 度,またはクライアントの要求に応じて.
2.4. 温度偏差: +-3 / +-5 / +-10度またはクライアントの要求に応じて
2.5回路抵抗: ≤50mΩ (初期値)
2.6隔熱抵抗: ≥100mΩ (DC500V 正常状態)
2.7介電力: AC50Hz 1500V / min,故障失明なし (通常の状態)
ライフサイクル: ≥100000
2.8通常閉ざされたり開いたり
2.92種類の固定支架:移動式または固定式
2.10ターミナル
a. 端末型:4.8*0.5mmと4.8*0.8mmの187シリーズ,6.3*0.8mmの250シリーズ
b 端末の角度: 曲がり角: 0~90°C 選択可能
2.11プラスチックやセラミックです
2.12温度センサーの表は2種類あります アルミキャップか銅の頭です
3. オートリセットとマニュアルリセットの違い
3.1. 手動リセットタイプ:温度センサーコンポーネントは二金属帯で構成されています.温度が動作温度範囲に達すると,それは急速にジャンプし,移動ディスクは切断されます.温度が固定温度点まで下がると接続が再開されるまで 再開はできません電路を接続または切断し,手動リセットで電路を再起動する目的を達成する. (親切に思い出してください: 1.このタイプの手動リセットサーモスタットは,スナップアクションの後,温度が20°C下落するとリセットボタンを押すことでリセットすることができます.そして4~6 Nは推奨されます.どうか 余計な力を使わないで. 2. 正常な機能を確保するために,リセットボタンの距離と閉じるカバーの距離は20.4mm未満であるべきではない.
3.2. 手動リセットタイプ:温度センサーコンポーネントは二金属帯で構成されています.温度が動作温度範囲に達すると,それは急速にジャンプし,移動ディスクは切断されます.温度が固定温度点まで下がると連絡先は自動リセットされ 動作を開始します
4. KSD301 (H31) バイメタル温度調節器 適用
家庭用電気機器の温度制御として使用され,コーヒーポット,自動トースター,ラミネーター,電気水鍋,蒸気銃,蒸気鉄,風暖房,電子レンジ水分配給器など
オープン温度とリセット温度
1オープン温度とリセット温度を設定する顧客の要求に応じて.
2標準オープン温度と自動リセットタイプのためのリセット温度のシート
| オープンテンパー | 温度をリセットする | オープンテンパー | 温度をリセットする | オープンテンパー | 温度をリセットする |
| -20°C+5°C | 5°C+-5°C | 95°C+−5°C | 80°C+−5°C | 205°C+−5°C | 175°C+10°C |
| -15°C+-5°C | 5°C+-5°C | 100°C+−5°C | 80°C+10°C | 210°C+−5°C | 180°C+10°C |
| -10°C+−5°C | 5°C+-5°C | 105°C+−5°C | 85°C+10°C | 215°C+−5°C | 185°C+10°C |
| 0°C+−5°C | -10°C+−5°C | 110°C+−5°C | 90°C+10°C | 220°C+−5°C | 190°C+10°C |
| 5°C+-5°C | -5°C+5°C | 115°C+−5°C | 95°C+10°C | 225°C+−5°C | 195°C+10°C |
| 10°C+−5°C | 0°C+−5°C | 120°C+−5°C | 100°C+10°C | 230°C+−5°C | 200°C+10°C |
| 15°C+−5°C | 5°C+-5°C | 125°C+−5°C | 105°C+10°C | 235°C+−5°C | 205°C+−10°C |
| 20°C+−5°C | 5°C+-5°C | 130°C+−5°C | 110°C+-10°C | 240°C+−5°C | 210°C+−10°C |
| 25°C+−5°C | 10°C+−5°C | 135°C+−5°C | 115°C+10°C | 245°C+−5°C | 215°C+−10°C |
| 30°C+−5°C | 15°C+−5°C | 140°C+−5°C | 120°C+10°C | 250°C+−5°C | 220°C+10°C |
| 35°C+−5°C | 20°C+−5°C | 145°C+−5°C | 125°C+10°C | 255°C+−5°C | 225°C+10°C |
| 40°C+−5°C | 25°C+−5°C | 150°C+−5°C | 130°C+10°C | 260°C+−5°C | 230°C+−10°C |
| 45°C+−5°C | 30°C+−5°C | 155°C+−5°C | 130°C+10°C | 265°C+−5°C | 235°C+−10°C |
| 50°C+−5°C | 35°C+−5°C | 160°C+−5°C | 135°C+10°C | 270°C+−5°C | 240°C+−10°C |
| 55°C+−5°C | 40°C+−5°C | 165°C+−5°C | 140°C+10°C | 275°C+−5°C | 245°C+−10°C |
| 60°C+−5°C | 45°C+−5°C | 170°C+−5°C | 145°C+10°C | 280°C+−5°C | 250°C+10°C |
| 65°C+−5°C | 50°C+−5°C | 175°C+−5°C | 150°C+-10°C | 285°C+−5°C | 255°C+10°C |
| 70°C+−5°C | 55°C+−5°C | 180°C+−5°C | 155°C+10°C | 290°C+−5°C | 260°C+−10°C |
| 75°C+−5°C | 60°C+−5°C | 185°C+−5°C | 155°C+10°C | 295°C+−5°C | 265°C+−10°C |
| 80°C+−5°C | 65°C+−5°C | 190°C+−5°C | 160°C+10°C | 300°C+−5°C | 270°C+−10°C |
| 85°C+−5°C | 70°C+−5°C | 195°C+−5°C | 165°C+-10°C | ||
| 90°C+−5°C | 75°C+−5°C | 200°C+−5°C | 170°C+-10°C |
製品 UL,CQC,VDE,RoHS認証の承認
